Конвектор "Универсал ТБС Авто" КСК-20
ОБЩИЕ СВЕДЕНИЯ:
1.1. Конвекторы изготовлены в соответствии с ГОСТ 31311-2005, имеют кожух средней глубины 155мм.
1.2. Конвекторы предназначены для систем водяного отпления жилых, общественных производственных зданий с температурой теплоносителя до 1500С с избыточным рабочим давлением до 1,0 МПа (10кгс/с м?).
1.3. Для присоединения к системе отопления концы труб Dy=20мм могут быть выполнены без резьбы или с резьбой G3/4. Для регулирования теплового потока конвекторы оснащены терморегуляторами.
1.4. Конвектор разработан с учетом всех современных требований, предъявляемых к отопительным приборам. Настенный конвектор модельного ряда «Универсал ТБС Авто» — отопительный прибор с трубчато-пластинчатым нагревательным элементом и съемным стабильным травмобезопасным кожухом.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Обозначение конвектора |
Номин-ный тепловой поток Q, кВт |
Размеры, мм |
Масса справочная, кг |
Цена |
|
|
Длина кожуха L |
Общая длина LO |
||||
|
КСК-20-0,700 |
0,700 |
601 |
718 |
11,4 |
2008 |
|
КСК-20-0,850 |
0,850 |
697 |
814 |
12,9 |
2080 |
|
КСК-20-1,000 |
1,000 |
793 |
910 |
14,4 |
2207 |
|
КСК-20-1,266 |
1,266 |
793 |
910 |
17,6 |
2319 |
|
КСК-20-1,348 |
1,348 |
841 |
958 |
18,7 |
2399 |
|
КСК-20-1,471 |
1,471 |
889 |
1006 |
19,7 |
2480 |
|
КСК-20-1,593 |
1,593 |
937 |
1024 |
20,8 |
2578 |
|
КСК-20-1,716 |
1,716 |
985 |
1102 |
21,9 |
2645 |
|
КСК-20-1,836 |
1,838 |
1033 |
1150 |
23,0 |
2711 |
|
КСК-20-1,961 |
1,961 |
1081 |
1198 |
24,0 |
2786 |
|
КСК-20-2,083 |
2,083 |
1129 |
1246 |
25,1 |
2879 |
|
КСК-20-2,206 |
2,206 |
1177 |
1294 |
26,2 |
2952 |
|
КСК-20-2,328 |
2,328 |
1225 |
1342 |
27,2 |
3025 |
|
КСК-20-2,451 |
2,451 |
1273 |
1390 |
28,3 |
3094 |
|
КСК-20-2,574 |
2,574 |
1321 |
1438 |
29,4 |
3222 |
|
КСК-20-2,696 |
2,696 |
1369 |
1486 |
30,5 |
3305 |
|
КСК-20-2,819 |
2,819 |
1417 |
1534 |
31,5 |
3383 |
|
КСК-20-2,941 |
2,941 |
1465 |
1582 |
32,6 |
3465 |
Обозначение конвектора при заказе: конвектор "Универсал ТБС Авто" КСК-20-0, 700, ГОСТ 31311-2005. Только концевые.

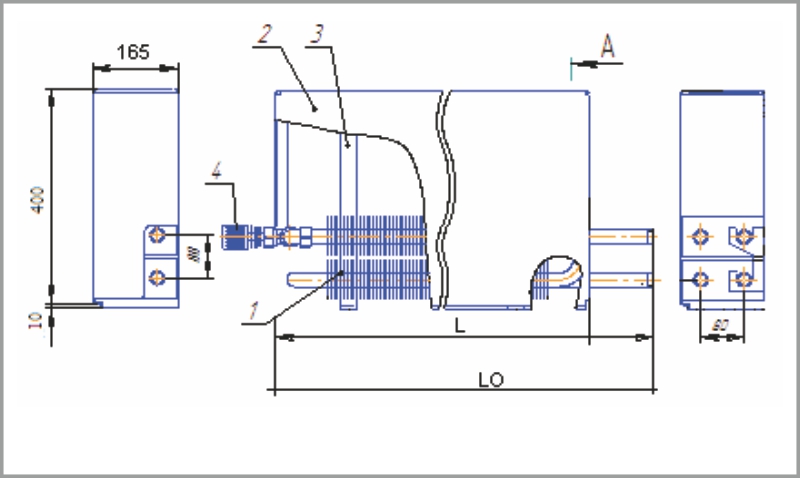

СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТНОСТЬ ПОСТАВКИ
Конвектор состоит из следующих основных элементов:
- Нагревательный элемент;
- Кожух;
- Кронштейн (2шт.)
- Терморегулятор.
Конструктивные дополнения:
- Замыкающий участок;
- Терморегулирующий клапан Danfoss
- Автоматическая терморегулирующая головка Danfoss
- Нестандартный цвет по каталогу.
Предприятие оставляет за собой право вносить изменения в технические характеристики изделий, которые могут быть не отражены в настоящем издании.
