Конвектор "Универсал ТБ-С мини"
ОБЩИЕ СВЕДЕНИЯ:
1.1. Конвекторы иготовлены в соответствии с ГОСТ 31311-2005, имеют кожух средней глубины 155мм.
1.2. Конвекторы предназначены для систем водяного отпления жилых, общественных производственных зданий с температурой теплоносителя до 1500С с избыточным рабочим давлением до 1,0 МПа (10кгс/с м?).
1.3. Конвекторы выпускаются двух модификаций: концевые и проходные. Для присоединения к системе отопления они могут быть выполнены без резьбы и с резьбой G3/4.
1.4. Конвектор разработан с учетом всех современных требований, предъявляемых к отопительным приборам. Настенный конвектор модельного ряда "Универсал ТБС-Мини Авто" КСК-20 - отопительный прибор с трубчато-пластинчатым нагревательным элементом и съемным стальным травмобезопасным кожухом.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Обозначение конвектора |
Номин-ный тепловой поток Q, кВт |
Размеры, мм |
Масса справочная, кг |
Цена |
|||
|
Длина кожуха L |
Общая длина LO |
Концевой |
Проходной |
С терморегул. |
|||
|
Концевой и с терморег. |
Концевой и с терморег. |
||||||
|
КСК-20-0,700 |
0,700 |
601 |
718 |
10,8 |
11,8 |
11,4 |
2110 |
|
КСК-20-0,850 |
0,850 |
697 |
814 |
12,3 |
12,4 |
12,9 |
2380 |
|
КСК-20-1,000 |
1,000 |
793 |
910 |
13,8 |
13,9 |
14,4 |
2680 |
|
КСК-20-1,266 |
1,266 |
793 |
910 |
17,0 |
17,0 |
17,6 |
3080 |
|
КСК-20-1,348 |
1,348 |
841 |
958 |
18,1 |
17,9 |
18,7 |
3180 |
|
КСК-20-1,471 |
1,471 |
889 |
1006 |
19,1 |
18,9 |
19,7 |
3380 |
|
КСК-20-1,593 |
1,593 |
937 |
1024 |
20,2 |
20,0 |
20,8 |
3480 |
|
КСК-20-1,716 |
1,716 |
985 |
1102 |
21,3 |
21,1 |
21,9 |
3730 |
|
КСК-20-1,836 |
1,838 |
1033 |
1150 |
22,4 |
22,2 |
23,0 |
3900 |
|
КСК-20-1,961 |
1,961 |
1081 |
1198 |
23,4 |
23,3 |
24,0 |
4050 |
|
КСК-20-2,083 |
2,083 |
1129 |
1246 |
24,5 |
24,3 |
25,1 |
4140 |
|
КСК-20-2,206 |
2,206 |
1177 |
1294 |
25,6 |
25,4 |
26,2 |
4280 |
|
КСК-20-2,328 |
2,328 |
1225 |
1342 |
26,6 |
26,4 |
27,2 |
4390 |
|
КСК-20-2,451 |
2,451 |
1273 |
1390 |
27,7 |
27,5 |
28,3 |
4580 |
|
КСК-20-2,574 |
2,574 |
1321 |
1438 |
28,8 |
28,6 |
29,4 |
4680 |
|
КСК-20-2,696 |
2,696 |
1369 |
1486 |
29,9 |
29,7 |
30,5 |
4820 |
|
КСК-20-2,819 |
2,819 |
1417 |
1534 |
30,9 |
30,7 |
31,5 |
4990 |
|
КСК-20-2,941 |
2,941 |
1465 |
1582 |
32,0 |
31,8 |
32,6 |
5090 |
Обозначение конвектора при заказе: конвектор "Универсал ТБС-Мини Авто" КСК-20-0, 700-К, ГОСТ 31311-2005. Только концевой.

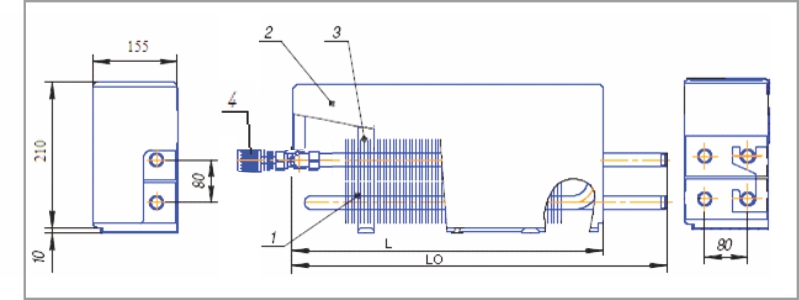

СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТНОСТЬ ПОСТАВКИ
Конвектор состоит из следующих основных элементов:
- Нагревательный элемент;
- Кожух;
- Кронштейн (2шт.)
- Терморегулятор.
Конструктивные дополнения:
- Замыкающий участок;
- Терморегулирующий клапан Danfoss
- Автоматическая терморегулирующая головка Danfoss
- Нестандартный цвет по каталогу.
Предприятие оставляет за собой право вносить изменения в технические характеристики изделий, которые могут быть не отражены в настоящем издании.
