Конвектор "Универсал ТБ-Мини (2005)" КСК-В20
ОБЩИЕ СВЕДЕНИЯ:
1.1. Конвекторы иготовлены в соответствии с ГОСТ 31311-2005, имеют кожух малой глубины 95мм.
1.2. Конвекторы предназначены для систем водяного отпления жилых, общественных производственных зданий с температурой теплоносителя до 150 С с избыточным рабочим давлением до 1,0 МПа (10кгс/с м?).

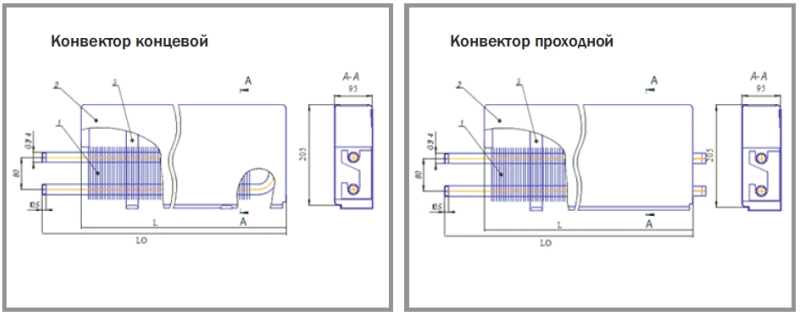

1.3. Конвекторы выпускаются двух модификаций: концевые и проходные. Для присоединения к системе отопления они могут быть выполнены без резьбы и с резьбой G3/4.
1.4. Конвектор разработан с учетом всех современных требований, предъявляемых к отопительным приборам. Настенный конвектор модельного ряда "Универсал ТБ-Мини (205)" КСК-В20 - отопительный прибор с трубчато-пластинчатым нагревательным элементом и съемным стальным травмобезопасным кожухом.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Обозначение конвектора при заказе: конвектор "Универсал ТБ-Мини (2005)" КСК-В20-0, К-400, (К или П), ГОСТ 31311-2005. Прописная буква, стоящая в обозначении после величины теплового потока определяет тип конвектора: К-концевой, П-проходной.
|
Обозначение конвектора |
Номин-ный тепловой поток Q, кВт |
Размеры, мм |
Масса справочная, кг |
Цена |
|||
|
Длина кожуха L |
Общая длина LO |
Концевой |
Проходной |
||||
|
Концевой |
Проходной |
||||||
|
КСК-В20-0,400 |
0,400 |
646 |
763 |
813 |
7,3 |
7,4 |
754 |
|
КСК-В20-0,479 |
0,479 |
742 |
859 |
909 |
8,2 |
8,3 |
828 |
|
КСК-В20-0,655 |
0,655 |
646 |
763 |
813 |
9,3 |
9,4 |
860 |
|
КСК-В20-0,787 |
0,787 |
742 |
859 |
909 |
10,6 |
10,7 |
956 |
|
КСК-В20-0,918 |
0,918 |
838 |
955 |
1005 |
11,9 |
12,0 |
1046 |
|
КСК-В20-1,049 |
1,049 |
934 |
1051 |
1101 |
13,3 |
13,4 |
1151 |
|
КСК-В20-1,180 |
1,180 |
1030 |
1147 |
1197 |
14,5 |
14,6 |
1209 |
|
КСК-В20-1,311 |
1,311 |
1126 |
1243 |
1293 |
15,8 |
15,9 |
1287 |
|
КСК-В20-1,442 |
1,442 |
1222 |
1339 |
1389 |
17,0 |
17,1 |
1367 |
|
КСК-В20-1,573 |
1,573 |
1318 |
1435 |
1485 |
18,3 |
18,4 |
1486 |
|
КСК-В20-1,704 |
1,704 |
1414 |
1531 |
1581 |
19,6 |
19,7 |
1548 |
|
КСК-В20-1,835 |
1,835 |
1510 |
1627 |
1677 |
20,9 |
21,0 |
1617 |
|
КСК-В20-1,966 |
1,966 |
1606 |
1723 |
1773 |
22,2 |
22,3 |
1694 |
СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТНОСТЬ ПОСТАВКИ
Конвектор состоит из следующих основных элементов:
- Нагревательный элемент;
- Кожух;
- Кронштейн (2шт.)
Конструктивные дополнения:
- Замыкающий участок;
- Терморегулирующий клапан Danfoss
- Автоматическая терморегулирующая головка Danfoss
- Нестандартный цвет по каталогу.
Предприятие оставляет за собой право вносить изменения в технические характеристики изделий, которые могут быть не отражены в настоящем издании.
