Конвектор "Универсал В" КСК-В20
ОБЩИЕ СВЕДЕНИЯ:
1.1. Конвекторы иготовлены в соответствии с ГОСТ 31311-2005, имеют кожух малой глубины 90мм.
1.2. Конвекторы предназначены для систем водяного отпления жилых, общественных производственных зданий с температурой теплоносителя до 150 С с избыточным рабочим давлением до 1,0 МПа (10кгс/с м?).

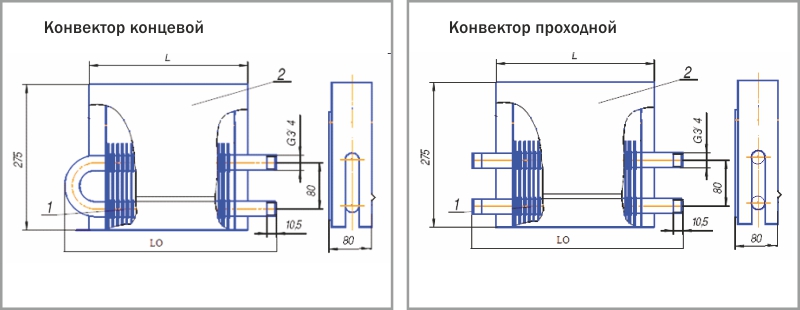

1.3. Конвекторы выпускаются двух модификаций: концевые и проходные. Для присоединения к системе отопления они могут быть выполнены без резьбы и с резьбой G3/4.
1.4. Конвектор разработан с учетом всех современных требований, предъявляемых к отопительным приборам. Настенный конвектор модельного ряда "Универсал В" КСК-В20 - отопительный прибор с трубчато-пластинчатым нагревательным элементом и съемным стальным травмобезопасным кожухом.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Обозначение конвектора при заказе: конвектор "Универсал В" КСК-В20-0, 606-К (К или П), ГОСТ 31311-2005. Прописная буква, стоящая в обозначении после величины теплового потока определяет тип конвектора: К-концевой, П-проходной.
|
Обозначение конвектора |
Номин-ный тепловой поток Q, кВт |
Размеры, мм |
Масса справочная, кг |
Цена |
|||||
|
Длина кожуха L |
Общая длина LO |
Концевой |
Проходной |
С терморегул. |
|||||
|
Концевой |
Проходной |
С терморегул. |
|||||||
|
КСК-В20-0,296-К |
0,296 |
300 |
350 |
350 |
285 |
3,3 |
3,3 |
3,9 |
416 |
|
КСК-В20-0,476-К |
0,476 |
400 |
450 |
450 |
390 |
4,4 |
4,4 |
5,0 |
578 |
|
КСК-В20-0,606-К |
0,606 |
500 |
550 |
550 |
480 |
5,5 |
5,5 |
6,1 |
740 |
|
КСК-В20-0,759-К |
0,759 |
600 |
650 |
650 |
585 |
6,6 |
6,6 |
7,2 |
850 |
|
КСК-В20-0,911-К |
0,911 |
700 |
750 |
750 |
690 |
7,7 |
7,7 |
8,3 |
986 |
|
КСК-В20-1,064-К |
1,064 |
800 |
850 |
850 |
780 |
8,9 |
8,9 |
9,5 |
1122 |
|
КСК-В20-1,216-К |
1,216 |
900 |
950 |
950 |
885 |
10,0 |
10,0 |
10,6 |
1200 |
|
КСК-В20-1,364-К |
1,364 |
1000 |
1050 |
1050 |
990 |
11,0 |
11,0 |
11,6 |
1300 |
|
КСК-В20-1,517-К |
1,517 |
1100 |
1150 |
1150 |
1085 |
12,2 |
12,2 |
12,8 |
1441 |
|
КСК-В20-1,670-К |
1,670 |
1200 |
1250 |
1250 |
1185 |
13,2 |
13,2 |
13,8 |
1569 |
|
КСК-В20-1,822-К |
1,822 |
1300 |
1350 |
1350 |
1290 |
14,4 |
14,4 |
15,0 |
1703 |
СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТНОСТЬ ПОСТАВКИ
Конвектор состоит из следующих основных элементов:
- Нагревательный элемент;
- Кожух;
Конструктивные дополнения:
- Замыкающий участок;
- Терморегулирующий клапан Danfoss
- Автоматическая терморегулирующая головка Danfoss
- Нестандартный цвет по каталогу.
Предприятие оставляет за собой право вносить изменения в технические характеристики изделий, которые могут быть не отражены в настоящем издании.
