Конвектор "Универсал В2" КСК-В20
ОБЩИЕ СВЕДЕНИЯ:
1.1. Конвекторы иготовлены в соответствии с ГОСТ 31311-2005, имеют кожух малой глубины 90мм., окрашенный полимерной краской белого цвета.
1.2. Конвекторы предназначены для систем водяного отпления жилых, общественных производственных зданий с температурой теплоносителя до 150 С с избыточным рабочим давлением до 1,0 МПа (10кгс/с м?).

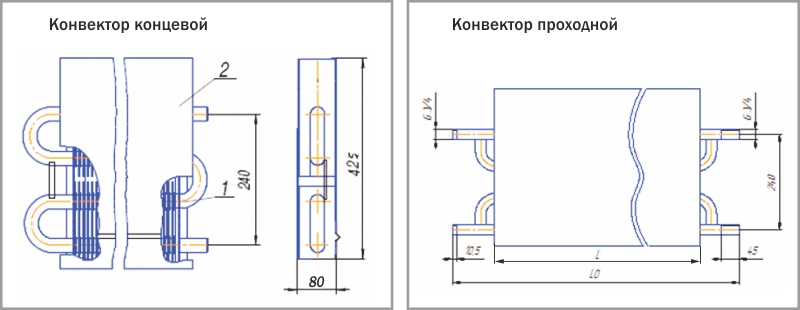

1.3. Конвекторы выпускаются двух модификаций: концевые и проходные. Для присоединения к системе отопления они могут быть выполнены без резьбы и с резьбой G3/4.
1.4. Конвектор разработан с учетом всех современных требований, предъявляемых к отопительным приборам. Настенный конвектор модельного ряда "Универсал В2" КСК-В20 - отопительный прибор с трубчато-пластинчатым нагревательным элементом и съемным стальным травмобезопасным кожухом.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Обозначение конвектора |
Номин-ный тепловой поток Q, кВт |
Размеры, мм |
Масса справочная, кг |
Цена |
|||
|
Длина кожуха L |
Общая длина LO |
Концевой |
Проходной |
||||
|
Концевой |
Проходной |
||||||
|
КСК-В20-0,592 |
0,592 |
300 |
350 |
450 |
5,7 |
6,3 |
1040 |
|
КСК-В20-0,952 |
0,952 |
400 |
450 |
550 |
7,7 |
8,3 |
1156 |
|
КСК-В20-1,212 |
1,212 |
500 |
550 |
650 |
9,6 |
10,3 |
1428 |
|
КСК-В20-1,518 |
1,518 |
600 |
650 |
750 |
11,6 |
12,2 |
1600 |
|
КСК-В20-1,822 |
1,822 |
700 |
750 |
850 |
13,6 |
14,2 |
1890 |
|
КСК-В20-2,128 |
2,128 |
800 |
850 |
950 |
15,6 |
16,8 |
2000 |
|
КСК-В20-2,432 |
2,432 |
900 |
950 |
1050 |
17,5 |
18,1 |
2200 |
|
КСК-В20-2,728 |
2,728 |
1000 |
1050 |
1150 |
19,5 |
20,1 |
2600 |
|
КСК-В20-3,034 |
3,034 |
1100 |
1150 |
1250 |
21,4 |
22,1 |
2880 |
|
КСК-В20-3,340 |
3,340 |
1200 |
1250 |
1350 |
23,4 |
24,0 |
3156 |
|
КСК-В20-3,644 |
3,644 |
1300 |
1350 |
1450 |
25,8 |
26,6 |
3407 |
Обозначение конвектора при заказе: конвектор "Универсал В2" КСК-В20-0, 592-К (К или П), ГОСТ 31311-2005. Прописная буква, стоящая в обозначении после величины теплового потока определяет тип конвектора: К-концевой, П-проходной.
СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТНОСТЬ ПОСТАВКИ
Конвектор состоит из следующих основных элементов:
- Нагревательный элемент;
- Кожух.
Конструктивные дополнения:
- Замыкающий участок;
- Терморегулирующий клапан Danfoss
- Автоматическая терморегулирующая головка Danfoss
- Нестандартный цвет по каталогу.
Предприятие оставляет за собой право вносить изменения в технические характеристики изделий, которые могут быть не отражены в настоящем издании.
