Конвектор "Универсал ТБ В2" КСК-В20
ОБЩИЕ СВЕДЕНИЯ:
1.1. Конвекторы иготовлены в соответствии с ГОСТ 31311-2005, имеют кожух средней глубины 95мм., окрашенный полимерной краской белого цвета.
1.2. Конвекторы предназначены для систем водяного отпления жилых, общественных производственных зданий с температурой теплоносителя до 150 С с избыточным рабочим давлением до 1,0 МПа (10кгс/с м?).
1.3. Конвекторы выпускаются двух модификаций: концевые и проходные. Для присоединения к системе отопления они могут быть выполнены без резьбы и с резьбой G3/4.
1.4. Конвектор разработан с учетом всех современных требований, предъявляемых к отопительным приборам. Настенный конвектор модельного ряда "Универсал ТБ В2" КСК-В20 - отопительный прибор с трубчато-пластинчатым нагревательным элементом и съемным стальным травмобезопасным кожухом.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Обозначение конвектора при заказе: конвектор "Универсал ТБ В2" КСК-В20-0, 592-К (К или П), ГОСТ 31311-2005. Прописная буква, стоящая в обозначении после величины теплового потока определяет тип конвектора: К-концевой, П-потоковый.
|
Обозначение конвектора |
Номин-ный тепловой поток Q, кВт |
Размеры, мм |
Масса справочная, кг |
Цена |
||||||||
|
Длина элемента по оребрению L1 |
Длина кожуха L |
Общая длина LO |
Шаг пластин оребрения |
Расстояние между кроншт., L4 |
Концевой |
Проходной |
Концевой |
Проходной |
||||
|
Концевой |
Проходной |
Концевой |
Проходной |
|||||||||
|
КСК-20-0,700 |
0,700 |
396 |
568 |
568 |
610 |
660 |
12 |
324 |
10,8 |
11,8 |
1260 |
1624 |
|
КСК-20-0,850 |
0,850 |
492 |
664 |
664 |
690 |
740 |
12 |
420 |
12,3 |
12,4 |
1330 |
1680 |
|
КСК-20-1,000 |
1,000 |
588 |
760 |
760 |
790 |
830 |
12 |
516 |
13,8 |
13,9 |
1450 |
1751 |
|
КСК-20-1,266 |
1,266 |
594 |
760 |
760 |
790 |
840 |
6 |
516 |
17,0 |
17,0 |
1557 |
1890 |
|
КСК-20-1,348 |
1,348 |
642 |
808 |
808 |
840 |
890 |
6 |
564 |
18,1 |
17,9 |
1633 |
1932 |
|
КСК-20-1,471 |
1,471 |
690 |
856 |
856 |
890 |
940 |
6 |
612 |
19,1 |
18,9 |
1710 |
2010 |
|
КСК-20-1,593 |
1,593 |
738 |
904 |
904 |
940 |
990 |
6 |
660 |
20,2 |
20,0 |
1803 |
2097 |
|
КСК-20-1,716 |
1,716 |
786 |
952 |
952 |
990 |
1040 |
6 |
708 |
21,3 |
21,1 |
1866 |
2176 |
|
КСК-20-1,836 |
1,838 |
834 |
1000 |
1000 |
1040 |
1090 |
6 |
756 |
22,4 |
22,2 |
1990 |
2253 |
|
КСК-20-1,961 |
1,961 |
882 |
1048 |
1048 |
1090 |
1140 |
6 |
804 |
23,4 |
23,3 |
2043 |
2385 |
|
КСК-20-2,083 |
2,083 |
930 |
1096 |
1096 |
1140 |
1180 |
6 |
852 |
24,5 |
24,3 |
2133 |
2506 |
|
КСК-20-2,206 |
2,206 |
978 |
1144 |
1144 |
1180 |
1240 |
6 |
900 |
25,6 |
25,4 |
2203 |
2577 |
|
КСК-20-2,328 |
2,328 |
1026 |
1192 |
1192 |
1230 |
1290 |
6 |
948 |
26,6 |
26,4 |
2395 |
2639 |
|
КСК-20-2,451 |
2,451 |
1074 |
1240 |
1240 |
1280 |
1330 |
6 |
996 |
27,7 |
27,5 |
2414 |
2711 |
|
КСК-20-2,574 |
2,574 |
1122 |
1288 |
1288 |
1330 |
1380 |
6 |
1044 |
28,8 |
28,6 |
2542 |
2862 |
|
КСК-20-2,696 |
2,696 |
1170 |
1336 |
1336 |
1380 |
1430 |
6 |
1092 |
29,9 |
29,7 |
2625 |
2938 |
|
КСК-20-2,819 |
2,819 |
1218 |
1384 |
1384 |
1430 |
1480 |
6 |
1140 |
30,9 |
30,7 |
2700 |
3022 |
|
КСК-20-2,941 |
2,941 |
1266 |
1432 |
1432 |
1480 |
1530 |
6 |
1188 |
32,0 |
31,8 |
2785 |
3093 |
СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТНОСТЬ ПОСТАВКИ

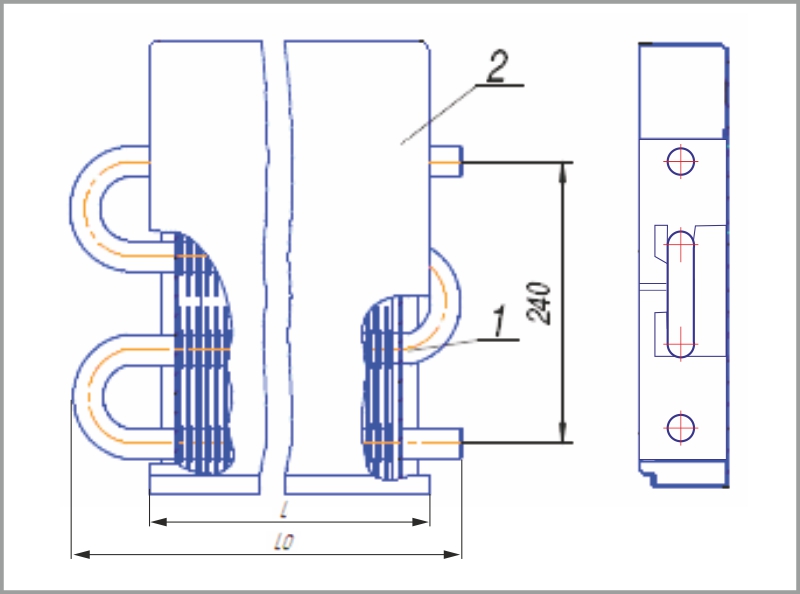

Конвектор состоит из следующих основных элементов:
- Нагревательный элемент;
- Кожух.
Конструктивные дополнения:
- Замыкающий участок;
- Терморегулирующий клапан Danfoss
- Автоматическая терморегулирующая головка Danfoss
- Нестандартный цвет по каталогу.
Предприятие оставляет за собой право вносить изменения в технические характеристики изделий, которые могут быть не отражены в настоящем издании.
