Высокоточный раскрой металлического листа (от 0,5 до 6,0мм.)

Технология раскроя металла и изготовления перфорированного листа состоит в том, что отверстия в металлическом листе различных геометрических форм (прямоугольные, квадратные, круглые, овальные, щелевые и т.п.) выполняются методом холодной штамповки в процессе проката предварительно зажатого прижимами листа на стане. Ряды отверстий получаются ровными и высокоточными при движении листа с постоянной скоростью.

Вырубка и пробивка – отделение металла по замкнутому контуру в штампе. На нашем производстве раскрой металла осуществляется на координатно-пробивном станке револьверного типа.

При вырубке и пробивке характер деформирования заготовки одинаков. Эти операции отличаются только назначением. Вырубкой оформляют наружный контур детали, а пробивкой – внутренний контур (изготовление перфорированного листа).

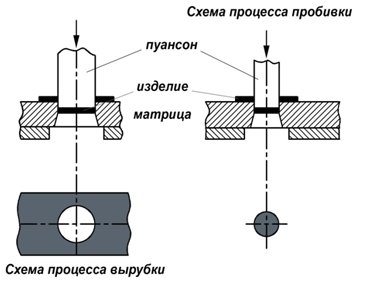

Вырубку и пробивку осуществляют металлическими пуансоном и матрицей. Пуансон вдавливает часть заготовки в отверстие матрицы. Схема процессов вырубки и пробивки представлена на рисунке.

Схема процесса пробивки
